Здание Прачечной из ЛСТК 6х9х3,6м

Проект и сборка прачечной из ЛСТК размерами 6х9х3,6м с облицовкой из сэндвич панелей

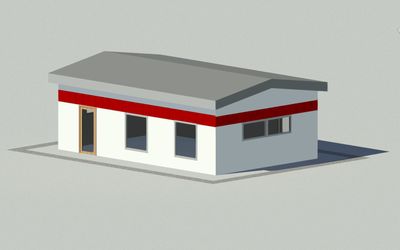

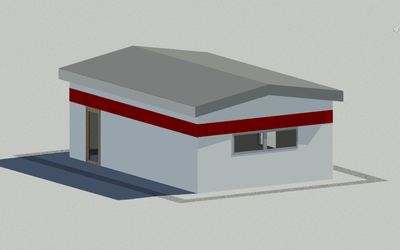

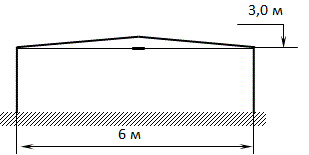

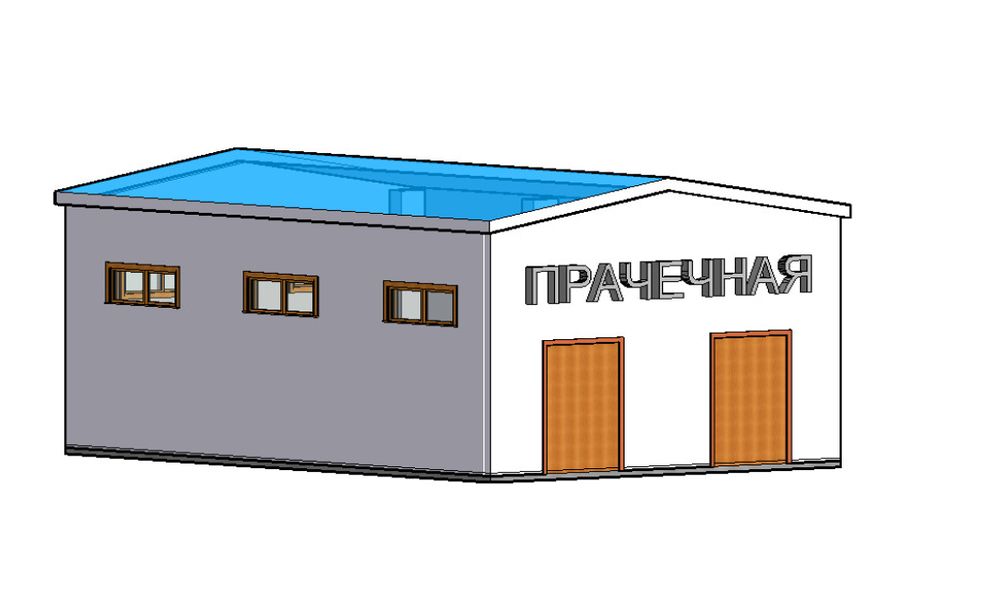

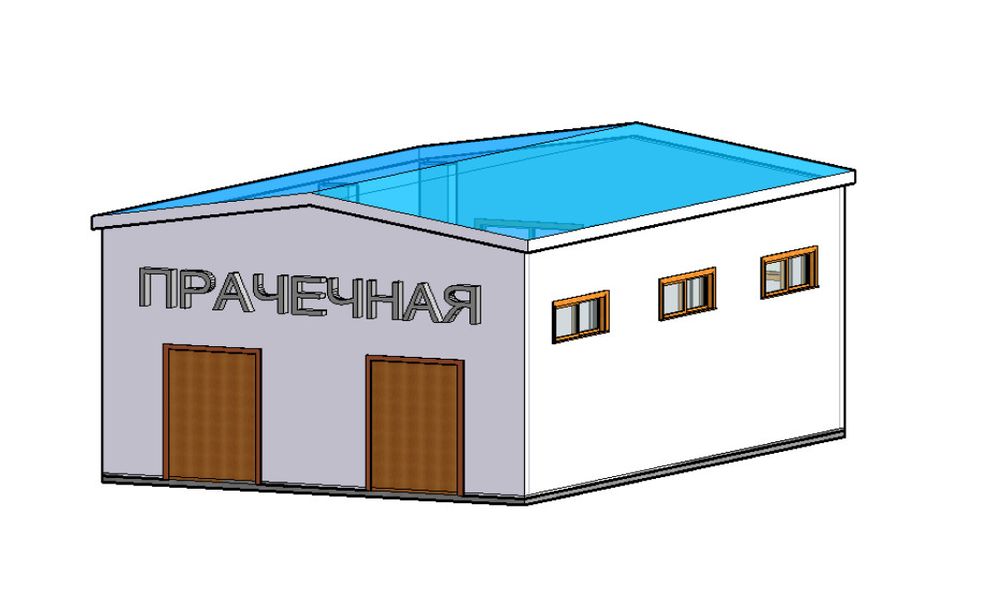

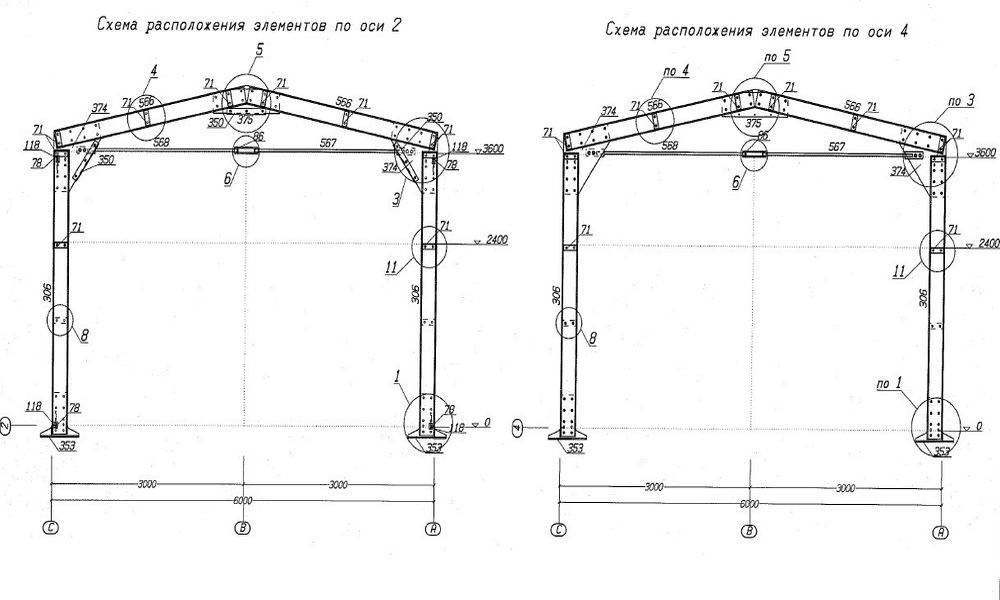

Эскизный проект здания из ЛСТК размером 6х9,0х3,6м

Быстровозводимое здание Прачечной из ЛСТК с облицовкой из сэндвич панелей 6х9х3,6м фото

Стоимость комплекта для сборки Прачечной размерами 6х9х3,6м

№ п/п	Наименование	Сумма , руб
1.	Металлоконструкции каркаса, проемы под окна и двери	520 000
2	Каркас здания металлический оцинкованный + прогонная система, шаг рам 3м, 4 снег
3	Кровельное ограждение (кровля двускатная, слив неорганизованный). Уклон кровли 20 %	360 000
4	Наружная обшивка – сэндвич панель 180 мм
5	Стеновое ограждение (высота цоколя – 0,0 м)	520 000
6	Наружная обшивка – сэндвич панель 150 мм
7	Крепёж, доборные элементы	140 000
8	Итого базовый комплект здания	1 540 000
9	Дополнительная комплектация
10	Водосток , снегозадержание	100 000
11	Проектирование эскизов	20 000
12	Транспорт
13	Итого комплект здания	1 660 000
14	Монтаж	800 000
15	Фундамент	600 000
16	Полы - бетонная плита	300 000
17	Итого здание	3 360 000

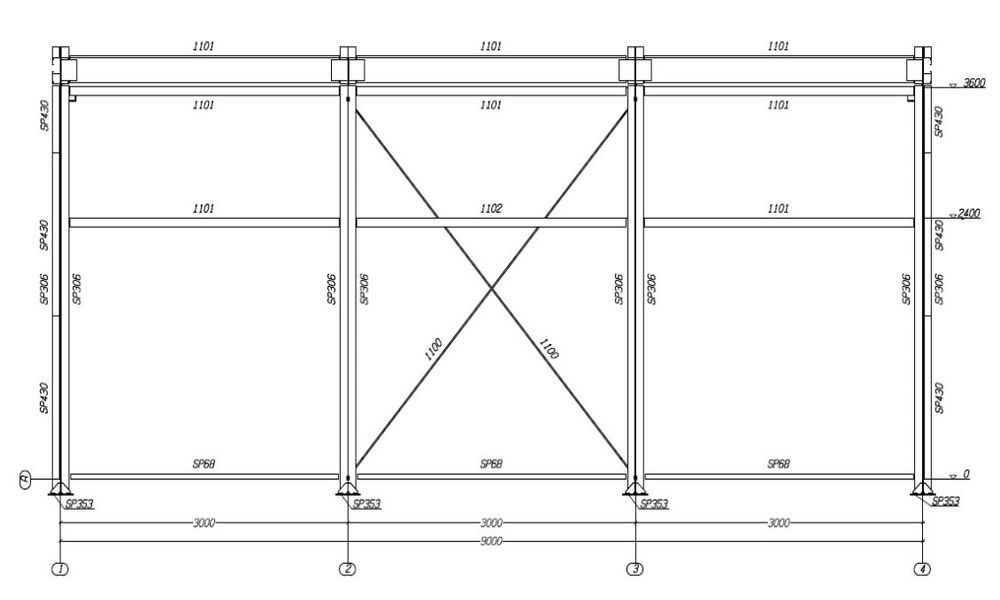

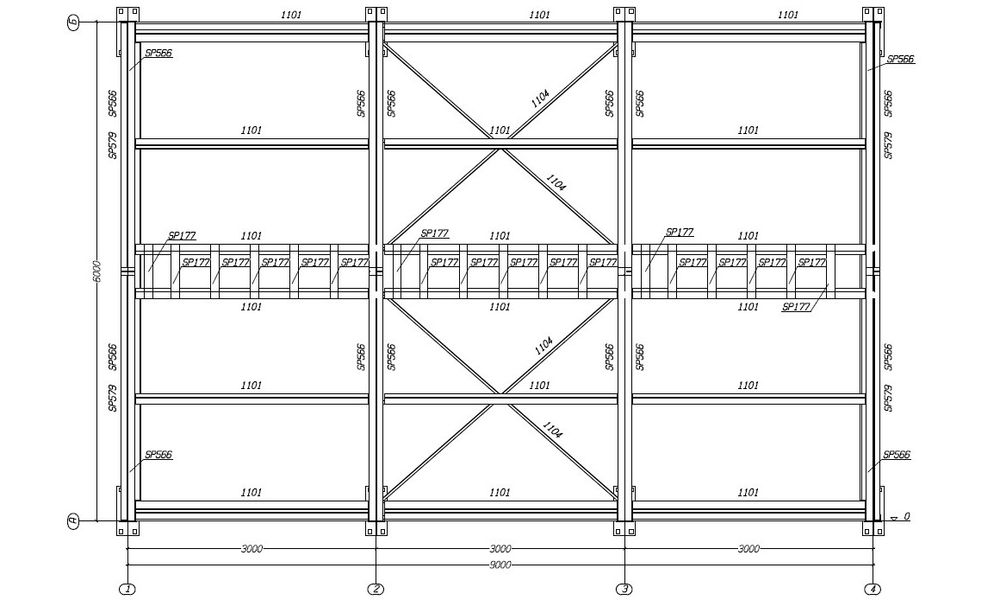

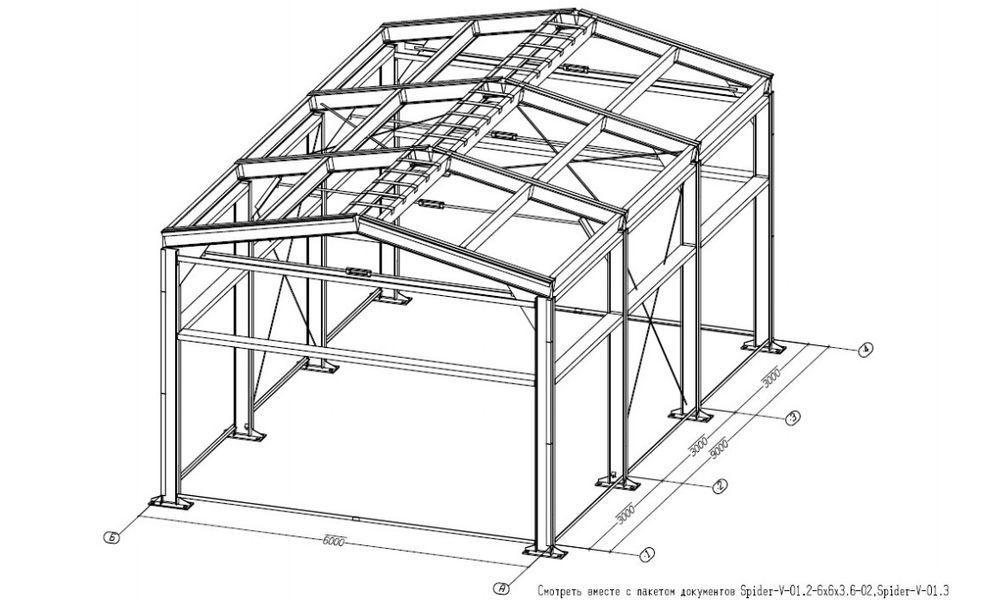

Каркас

Каркас металлический состоит из Σ-образных и С-образных оцинкованных профилей (Сталь марки С275). Толщина металла 2 мм. Соединения элементов каркаса обеспечивают-ся унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы. Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных гибких связей. Стеновые и кровельные прогоны выполнены из холодногнутых С-профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам – болтовое. Фундаменты здания – точечные. В комплект поставки входят анкера, элементы рам, саморезы и болты соединения элементов рам.

Кровля зданий металлическая, двухскатная.

Ограждающие конструкции кровельного покрытия предлагается выполнить из структурных трех-слойных кровельных панелей (система «Венталл-К») с сердечником из конструкционной минеральной базальтовой ваты.

Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окра-сочное покрытие полиэстер) листовая сталь, I класс цинкования - 275 г/кв.м.

Крепление кровельных панелей к прогонам кровли осуществляется при помощи оцинкованных са-монарезающихся винтов. Соединение панелей между собой производится в замок, при этом верхняя об-шивка панели крепится внахлест по гофру

Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру зда-ния. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа на листо-гибочных машинах. Установка этих элементов производится при помощи самонарезающих винтов

Стены, сборка на основе стеновых панелей

Стены здания выполнены из трехслойных структурных панелей с сердечником из конструкционной минеральной базальтовой ваты.

Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстер) листовая сталь толщиной 0,6 мм, I класс цинкования - 275 г/кв.м.

Соединение панелей к металлическим прогонам стен обеспечивается оцинкованными самонарезающими винтами.

Ограждающие конструкции стен включают в себя также угловые нащельники, нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
