Комплекты для сборки магазина из сэндвич панелей под ключ серии пятёрочка в полной комплектации

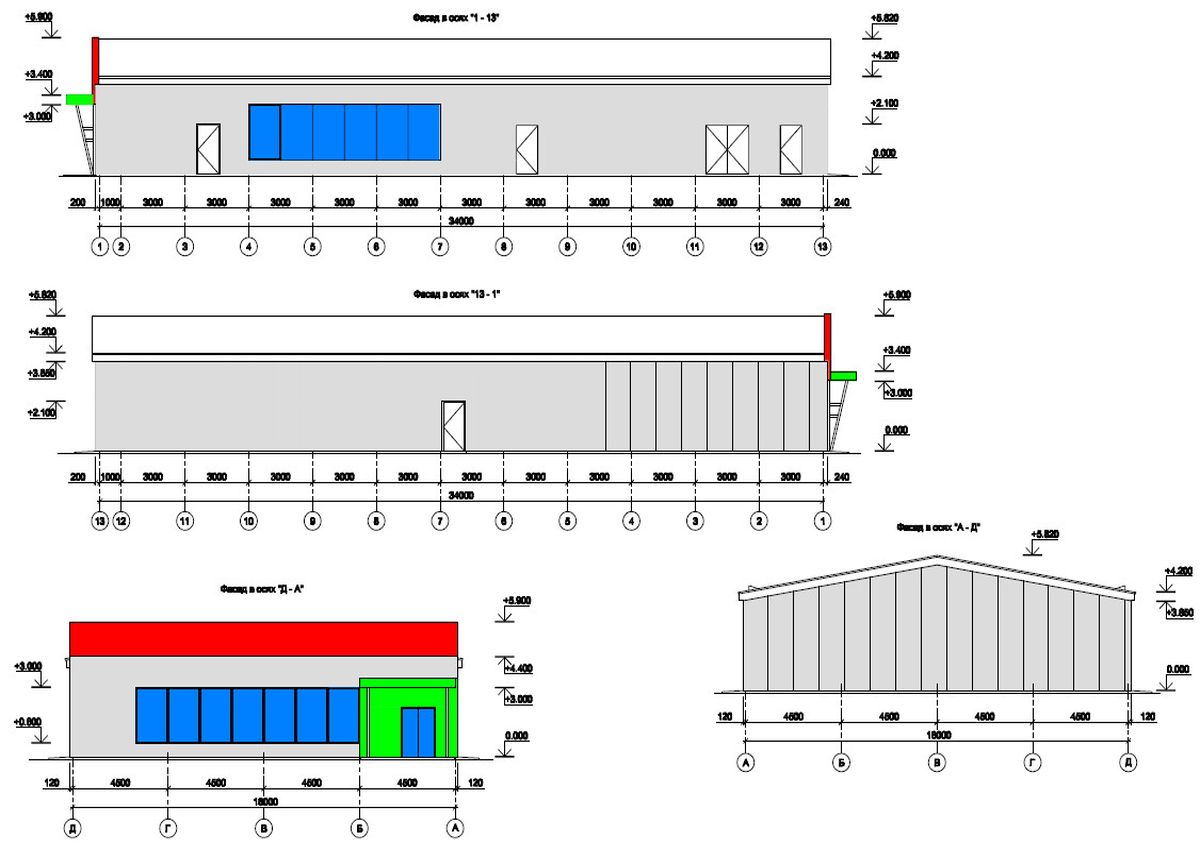

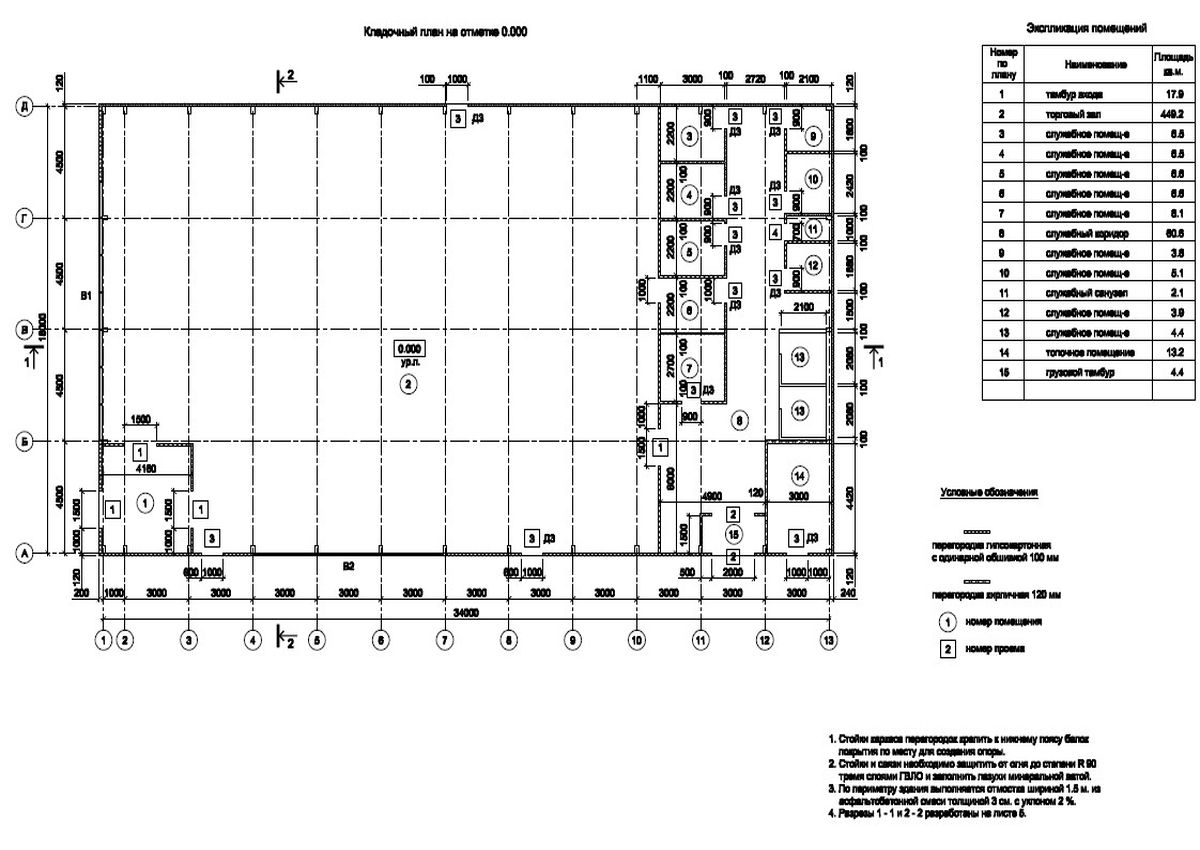

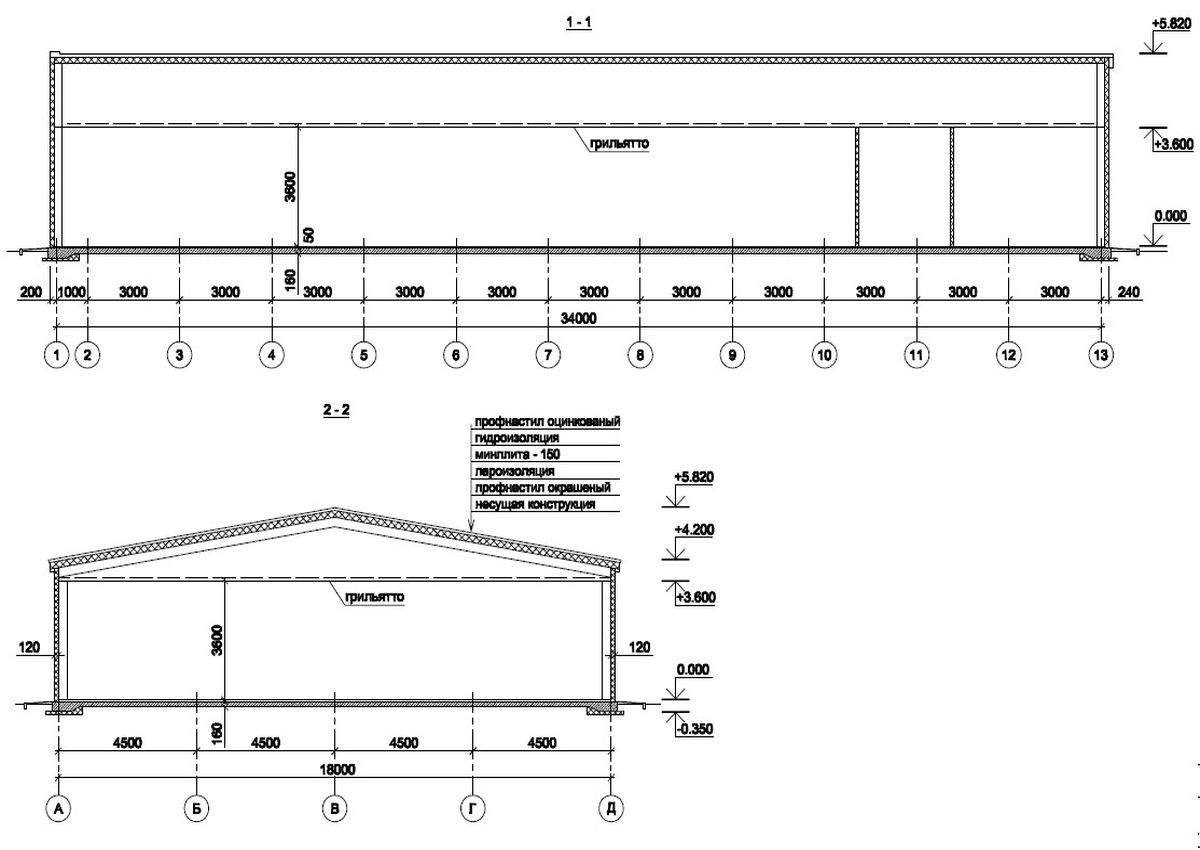

Размер здания магазина Пятёрочка из сэндвич панелей 18х30х3,6м с скатной кровлей и парапетом

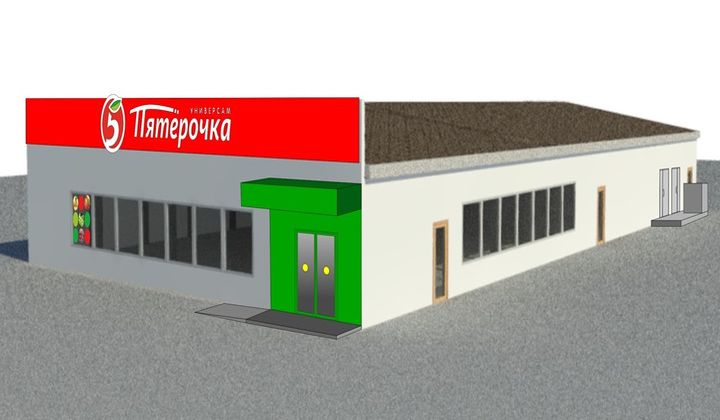

магазин пятёрочка
магазин пятёрочка
№ п/п Наименование Сумма  руб.
1. Металлоконструкции каркаса_ оцинкованный каркас с  каркасом  парапета  по фасаду, 2 пролета  3 402 000
2. Кровельное ограждение (кровля двускатная, слив неорганизованный). Уклон кровли 20 % 2 093 919
  Наружная обшивка – сэндвич  панель 180 мм
3. Стеновое ограждение (высота цоколя – 0,0 м) 1 555 620
  Наружная обшивка – сэндвич  панель 150 мм
4. Крепёж, доборные элементы 217 117
5. Итого базовый комплект  здания  7 268 656
6 Дополнительная комплектация
9 Итого комплект здания  7 268 656
10 Монтаж  1 082 017
11 Фундамент по проекту
12 Итого здание    8 350 673
  • магазин пятёрочка
  • магазин пятёрочка
  • магазин пятёрочка
  • магазин пятёрочка
  • магазин пятёрочка
  • магазин пятёрочка
  • магазин пятёрочка
  • магазин пятёрочка

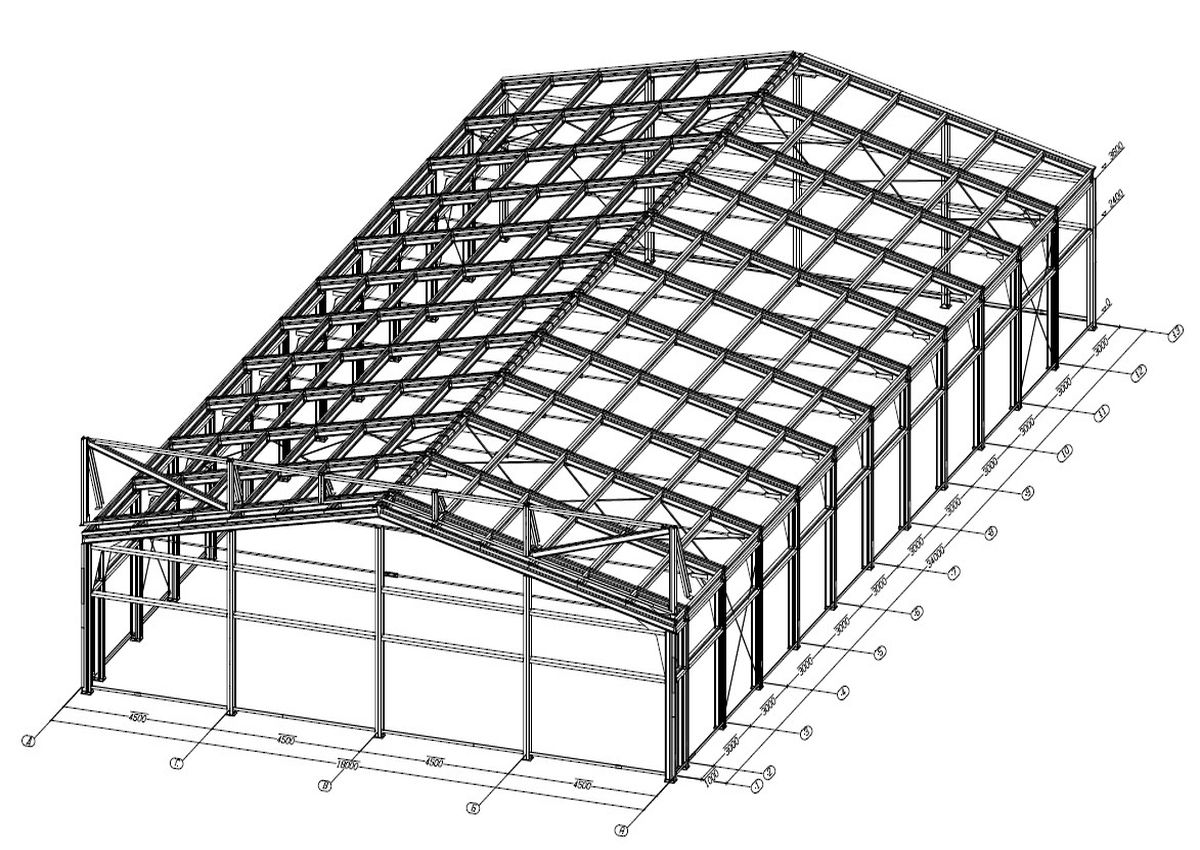

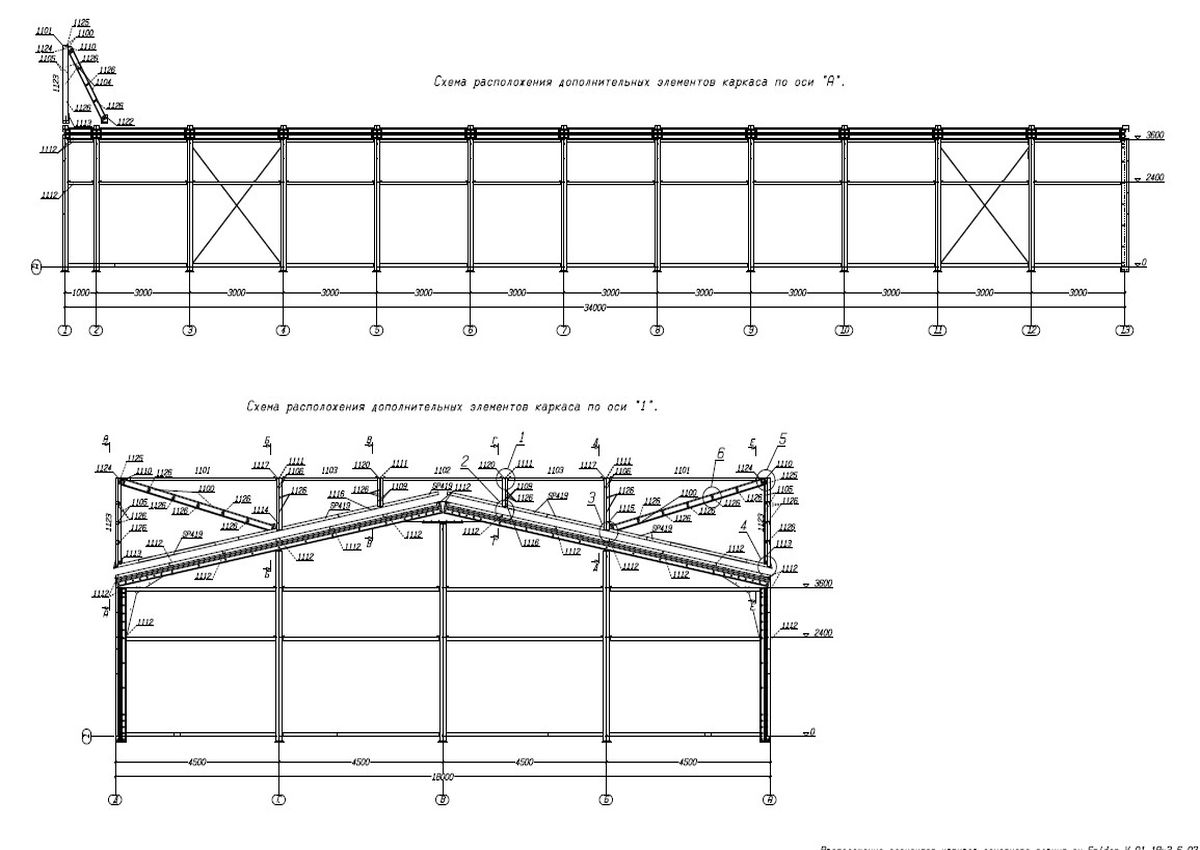

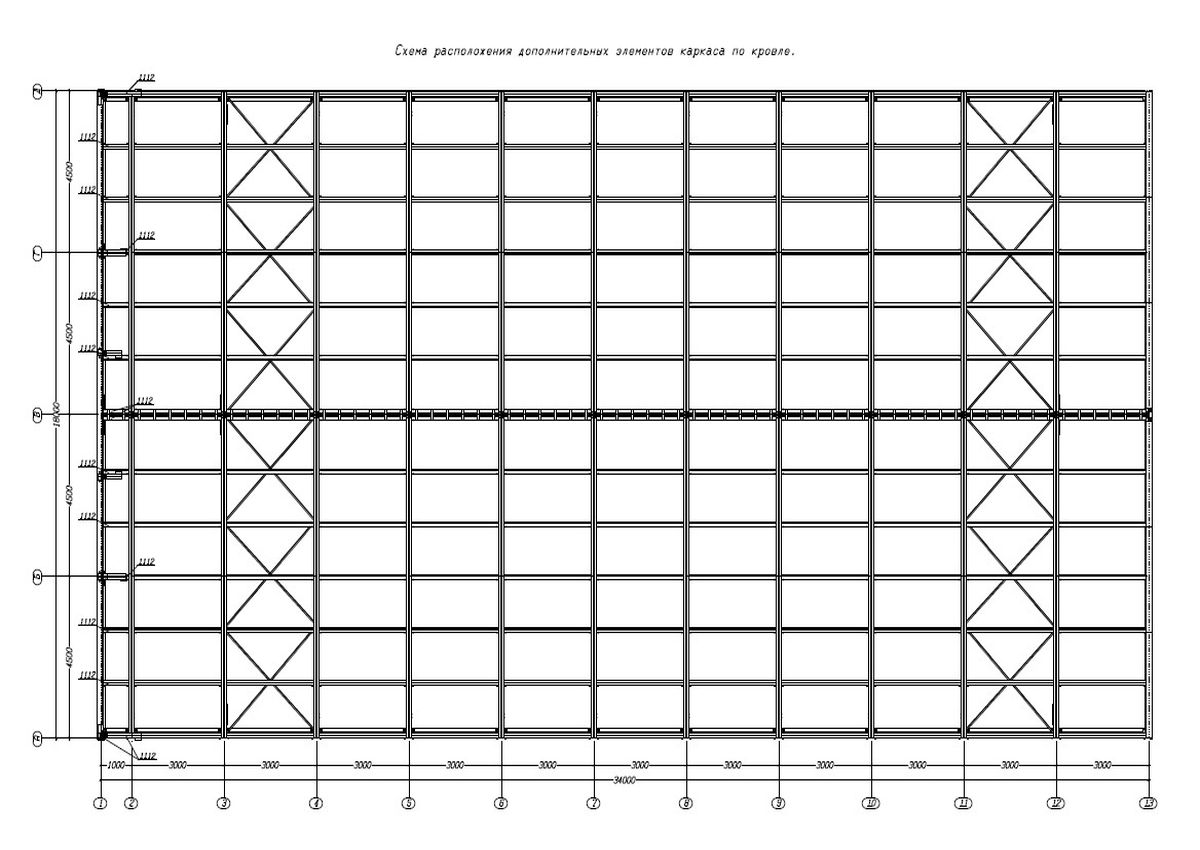

Каркас
Каркас металлический состоит из Σ-образных и С-образных оцинкованных профилей (Сталь марки С275). Толщина металла 2 мм. Соединения элементов каркаса обеспечиваются унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы. Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных гибких связей. Стеновые и кровельные прогоны выполнены из холодногнутых С-профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам – болтовое. Фундаменты здания – точечные. В комплект поставки входят анкера, элементы рам, саморезы и болты соединения элементов рам.
Кровля скатная, сборка на основе кровельных панелей «Венталл-К»
  • Кровля зданий металлическая, двухскатная.
  • Ограждающие конструкции кровельного покрытия предлагается выполнить из структурных трех-слойных кровельных панелей (система «Венталл-К») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окра-сочное покрытие полиэстер) листовая сталь, I класс цинкования - 275 г/кв.м.

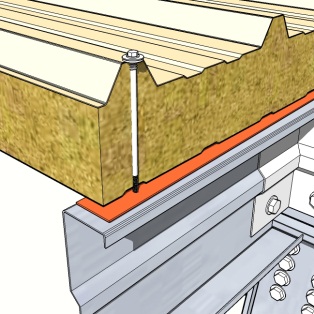

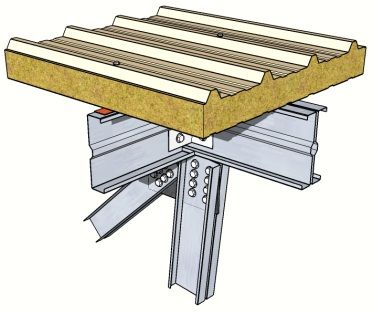

  • Крепление кровельных панелей к прогонам кровли осуществляется при помощи оцинкованных са-монарезающихся винтов. Соединение панелей между собой производится в замок, при этом верхняя об-шивка панели крепится внахлест по гофру
  • монтаж кровельных панелей
  • Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру зда-ния. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа на листо-гибочных машинах. Установка этих элементов производится при помощи самонарезающих винтов
  • Стены, сборка на основе стеновых панелей «Венталл-С»
  • Стены здания выполнены из трехслойных структурных панелей (система «Венталл-С») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстер) листовая сталь толщиной 0,6 мм, I класс цинкования - 275 г/кв.м.
  • Соединение панелей к металлическим прогонам стен обеспечивается оцинкованными самонарезающими винтами.
  • Ограждающие конструкции стен включают в себя также угловые нащельники, нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
  • монтаж стеновых панелей монтаж стеновых панелей
    Размер здания магазина Пятёрочка из сэндвич панелей 24х24х3,6м - скатная кровля

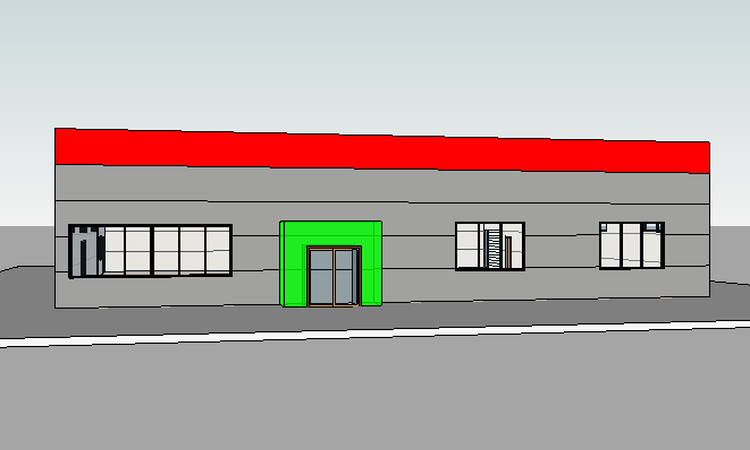

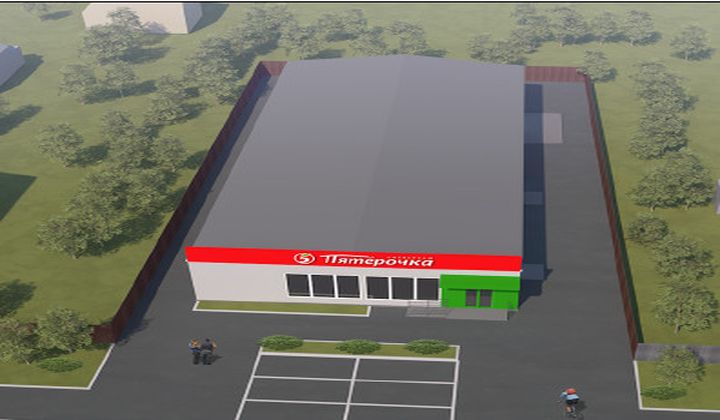

    эскиз супермаркета пятёрочка
    эскиз супермаркета пятёрочка
    № п/п Наименование Сумма  руб.
    1. Металлоконструкции каркаса_ оцинкованный каркас    3 168 000
    2. Кровельное ограждение (кровля двускатная, слив неорганизованный). Уклон кровли 20 % 2 215 839
      Наружная обшивка – сэндвич  панель 180 мм
    3. Стеновое ограждение (высота цоколя – 0,0 м) 1 769 878
      Наружная обшивка – сэндвич  панель 150 мм
    4. Крепёж, доборные элементы 235 720
    5. Итого базовый комплект  здания  7 389 437
    6 Дополнительная комплектация
    9 Итого комплект здания  7 389 437
    10 Монтаж  1 120 417
    11 Фундамент по проекту
    12 Итого здание    8 509 855
    Каркас
    Каркас металлический состоит из Σ-образных и С-образных оцинкованных профилей (Сталь марки С275). Толщина металла 2 мм. Соединения элементов каркаса обеспечиваются унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы. Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных гибких связей. Стеновые и кровельные прогоны выполнены из холодногнутых С-профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам – болтовое. Фундаменты здания – точечные. В комплект поставки входят анкера, элементы рам, саморезы и болты соединения элементов рам.
    Кровля скатная, сборка на основе кровельных панелей «Венталл-К»
  • Кровля зданий металлическая, двухскатная.
  • Ограждающие конструкции кровельного покрытия предлагается выполнить из структурных трех-слойных кровельных панелей (система «Венталл-К») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окра-сочное покрытие полиэстер) листовая сталь, I класс цинкования - 275 г/кв.м.
  • Крепление кровельных панелей к прогонам кровли осуществляется при помощи оцинкованных са-монарезающихся винтов. Соединение панелей между собой производится в замок, при этом верхняя об-шивка панели крепится внахлест по гофру
  • монтаж кровельных панелей
  • Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру зда-ния. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа на листо-гибочных машинах. Установка этих элементов производится при помощи самонарезающих винтов
  • Стены, Сборка на основе стеновых панелей «Венталл-С»
  • Стены здания выполнены из трехслойных структурных панелей (система «Венталл-С») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстер) листовая сталь толщиной 0,6 мм, I класс цинкования - 275 г/кв.м.
  • Соединение панелей к металлическим прогонам стен обеспечивается оцинкованными самонарезающими винтами.
  • Ограждающие конструкции стен включают в себя также угловые нащельники, нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
  • монтаж стеновых панелей
    монтаж стеновых панелей

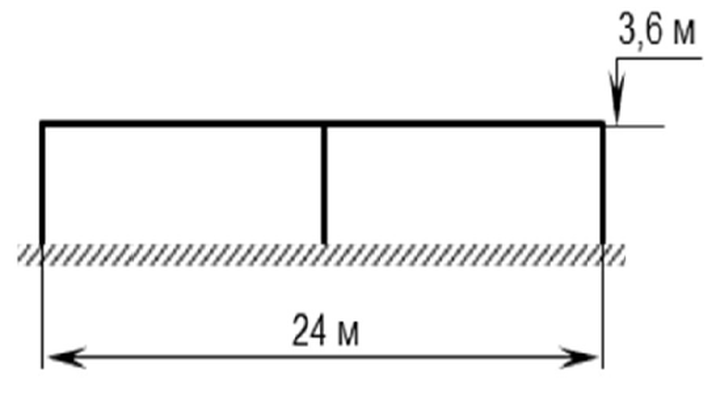

    Размер здания магазина Пятёрочка из сэндвич панелей 24х24х3,6м с малоуклонной кровлей

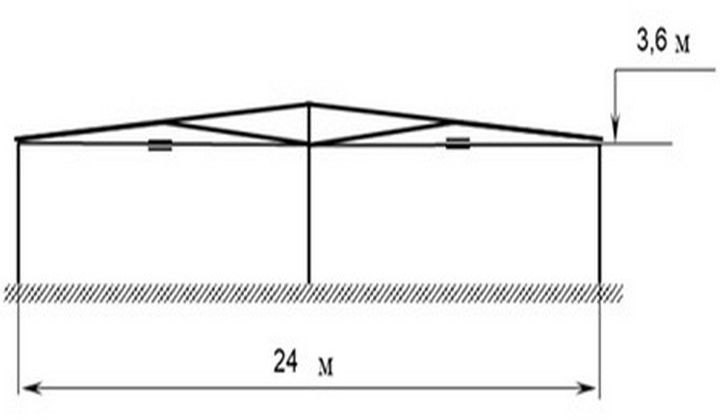

    каркас пятёрочка с малоуклонной кровлей

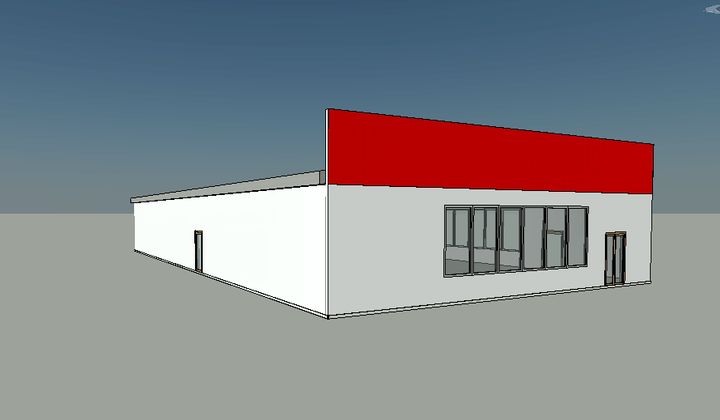

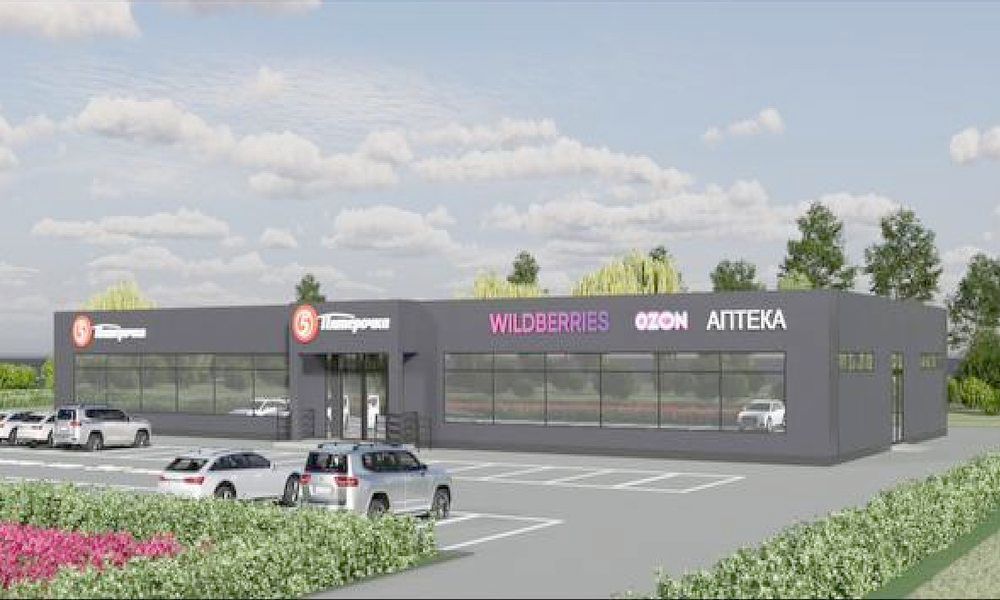

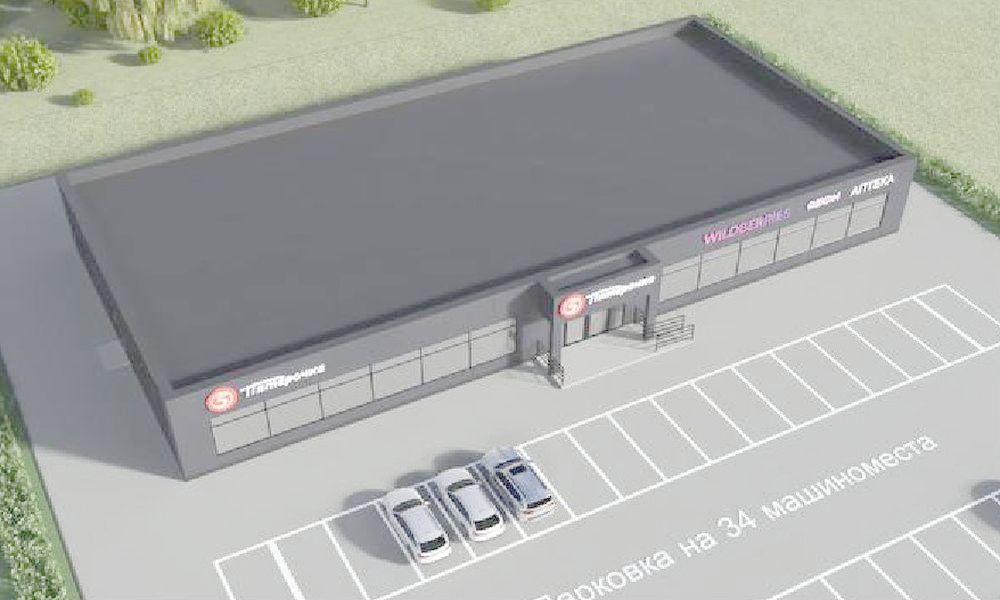

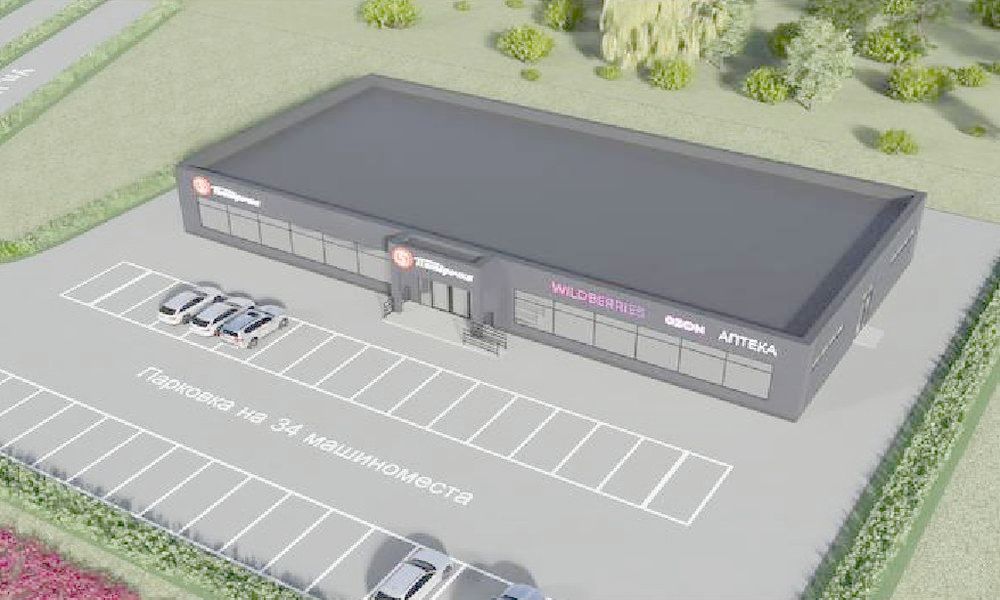

    3D эскиз супермаркуета пятёрочка
    № п/п Наименование Сумма  руб.
    1. Металлоконструкции каркаса, 2 пролета   4 500 000
      Каркас здания металлический огрунтованный  + прогонная  система
    2. Кровельное ограждение (кровля двускатная, слив неорганизованный). Уклон кровли 2 %  3 084 191
      Мембранная кровля 200 мм
    3. Стеновое ограждение (высота цоколя – 0,0 м) 1 760 761
      Наружная обшивка – сэндвич  панель 150 мм
    5. Итого базовый комплект  здания  9 344 952
    6 Дополнительная комплектация
      Проемы под окна и двери

    7 Итого комплект здания  9 344 952
    8 Монтаж  1 455 198
    9 Итого  фундамент  по проекту
    10 Итого здание    10 800 151
    Каркас
  • Каркас металлический рамного типа. Соединение элементов рам между собой - фланцевое, жесткое, на высокопрочных болтах с предварительной затяжкой.
  • Элементы рам выполнены из сварных двутавров переменного сечения автоматической электродуговой сваркой под слоем флюса. Сталь поясов и стенок марки С255, сталь для фланцев марки СЗ45.
  • Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных гибких связей, устанавливаемых с предварительным натяжением.
  • Все элементы каркаса выполнены с покрытием (грунт КРАТА-ЭКСПРЕСС, красно-коричневый, 40 мкм). Стеновые и кровельные прогоны выполнены из холодногнутых Z-, С- или L- профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам - болтовое.
  • Фундаменты здания - точечные. В комплект поставки входят анкера, элементы рам, высокопрочные болты соединения элементов рам.
  • Кровля, Кровля Мембранная
  • Кровля здания малоуклонная, утепленная.

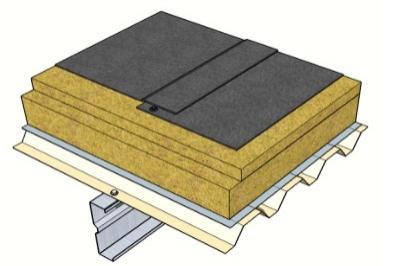

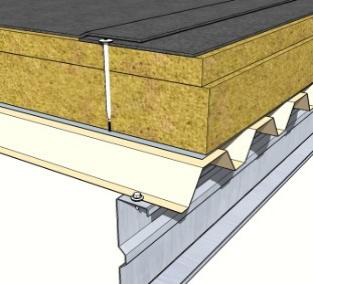

  • Организовывается посредством укладки на прогоны кровли "пирога" состоящего из: оцинкованного и окрашенного (грунт, окрасочное покрытие полиэстер) профлиста Н60-845-0,7 (нижний слой), пароизолирующего материала (второй слой), жесткого минераловатного утеплителя Rockwool (третий слой), жесткого минераловатного утеплителя Rockwool высокой плотности (четвертый слой) и гидроизолирующего слоя (ПВХ мембрана ПРОТАН)
  • Также кровля комплектуется специальным крепежом и необходимыми доборными элементами (нащельниками).
  • Водосливная система Организованная внутренняя
  • Внутренняя водосливная система состоит из водоотводных воронок с электрообогревом
  • монтаж мембранной кровли
    монтаж мембранной кровли
    Стены, Сборка на основе стеновых панелей «Венталл-С»
  • Стены здания выполнены из трехслойных структурных панелей (система «Венталл-С») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстер) листовая сталь толщиной 0,6 мм, I класс цинкования - 275 г/кв.м.
  • Соединение панелей к металлическим прогонам стен обеспечивается оцинкованными самонарезающими винтами.
  • Ограждающие конструкции стен включают в себя также угловые нащельники, нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
  • монтаж стеновых панелей
    монтаж стеновых панелей
    Заявка на Расчет цены здания из сэндвич панелей
  • Для расчета цены комплета здания из сэндвич панелей заполнить форму заявки и выслать в наш адрес
  • Отредактируйте комплектацию под ваши запросы
  • ширина,м - выбрать
    длина,м - выбрать
    высота,м - выбрать
    обшивка стен - выбрать
    обшивка кровли - выбрать
    окна
    двери
    ворота
  • Заполните данные для расчета
