Проект минимаркета 12х21х3м
Комплект для сборки здания минимаркета, столовой, гостиницы в комплектации
Размер здания 12х21х3,0м
| № п/п |
Наименование |
Сумма руб. |
| 1. |
Металлоконструкции каркаса |
1 612 800 |
| |
Каркас здания металлический оцинкованный + прогонная система |
|
| 2. |
Кровельное ограждение (кровля двухскатная, слив неорганизованный). Уклон кровли 20 % |
592 784 |
| |
Наружная обшивка – профлист ВН-45 + Утеплитель минераловатный 150 мм с фольгированной поверхностью
|
|
| 3. |
Стеновое ограждение (высота цоколя – 0,0 м) |
348 049 |
| |
Наружная обшивка – окрашенный профлист ВН - 18 + Утеплитель 150 мм с фольгированной поверхностью
|
|
| 4. |
Нащельники, крепёж, уплотнители, комплектующие |
117 287 |
| 5. |
Итого базовый комплект здания |
2 670 920 |
| 6 |
Дополнительная комплектация |
|
| |
Проемы под окна , двери |
50 000 |
| |
Итого комплект здания |
2 720 920 |
| 7 |
Монтаж в вышеуказанной комплектации _ |
529 736 |
| 8 |
Фундамент с полом по проекту |
|
| 9 |
Итого здание |
3 250 655 |

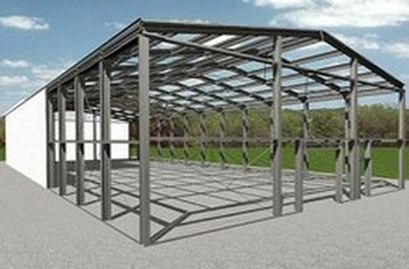

1.1. Каркас
Каркас металлический состоит из Σ-образных и С-образных оцинкованных профилей (Сталь марки С275). Толщина металла 2 мм. Соединения элементов каркаса обеспечиваются унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы.
Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных гибких связей.
Стеновые и кровельные прогоны выполнены из холодногнутых С-профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам – болтовое.
Фундаменты здания – точечные. В комплект поставки входят анкера, элементы рам, саморезы и болты соединения элементов рам.
1.2. Кровля
Полистовой вариант сборки
Кровля здания металлическая, двухскатная, утепленная.
Наружная обшивка выполняется из профилированного стального листа ВН-45 с высотой гофра 45 мм, внутренняя обшивка выполняется из профилированного стального листа ВС-18 с высотой гофра 18 мм. Профлист изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.
Для обеспечения теплоизоляции покрытия кровли использован минераловатный утеплитель типа «Isover» толщиной 150 мм, с фольгированной пленкой для обеспечения пароизоляции утеплителя. Под наружным профилированным листом дополнительно укладывается гидроизоляционная пленка.
Закрепление производится самонарезными винтами с резиновой герметизирующей шайбой.
Система кровельного покрытия помимо вышеприведенных элементов комплектуется коньками, а также нащельниками по периметру здания. Указанные элементы изготавливаются из оцинкованного окрашенного стального листа. Установка этих элементов производится при помощи самонарезающих винтов.
Все элементы покрытия поставляются упакованными и имеют соответствующую спецификационную марку (маркировку).
1.3. Стены
Полистовой вариант сборки
Стены здания выполнены в варианте «сэндвич», организуемом в процессе возведения здания, с минераловатным утеплителем типа «Isover» толщиной 100 мм, с фольгированной пленкой. Наружная и внутренняя обшивка стен выполнены из профилированного листа ВС-18. Материал обшивок изготавливается из оцинкованной и окрашенной (грунт, окрасочное покрытие полиэстерлак) листовой стали.
В варианте полистовой сборки соединение профлиста происходит через самонарезающие винты к металлическим прогонам стен.
Ограждающие конструкции стен, включают в себя также угловые нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
Заявка на Расчет цены - стоимости здания из сэндвич панелей Спайдер-В
Для расчета цены комплета здания Спайдер-В из сэндвич панелей, другие варианты комплектации необходимо заполнить форму заявки и выслать в наш адрес
Отредактируйте комплектацию под ваши запросы
