Проект магазина продуктов из сэндвич панелей 12х18х3м


Проект магазина продуктов из сэндвич панелей12х18х3м

Комплект для сборки магазина продуктов размерами 12х18х3м из сэндвич панелей
Размер магазина продуктов из сэндвич панелей 12,0х18,0х3,0м

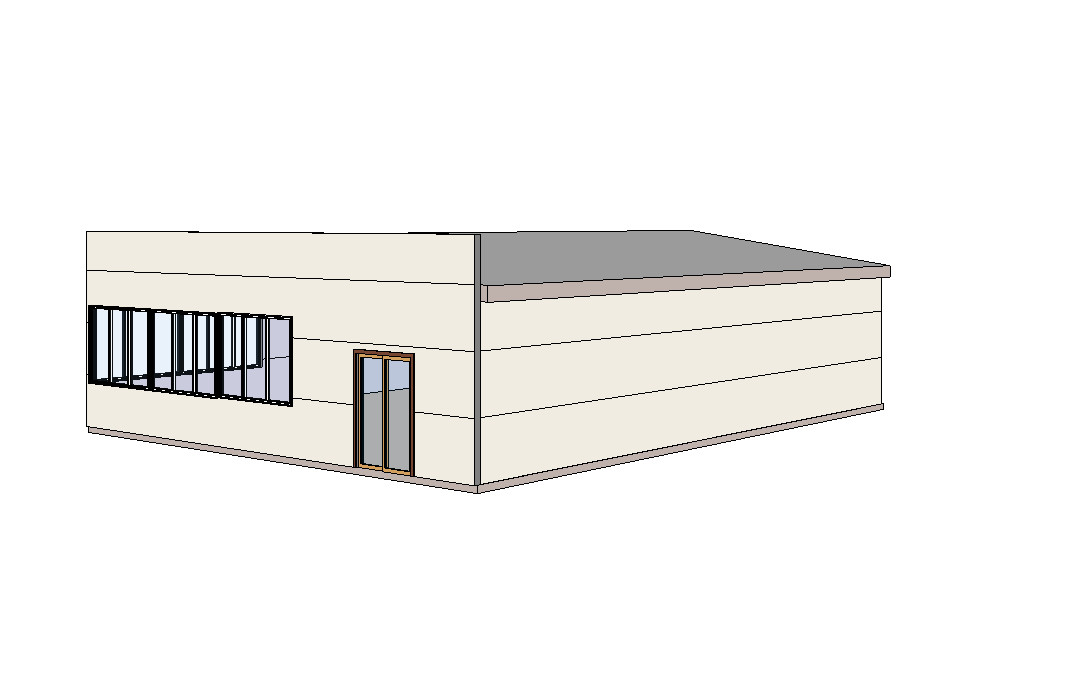

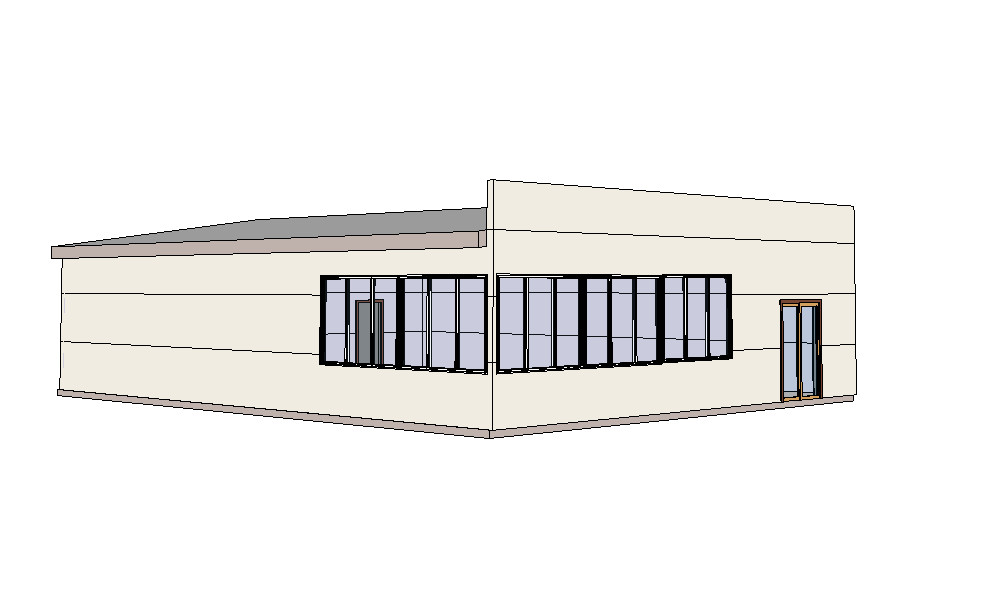

Эскиз магазина продуктов

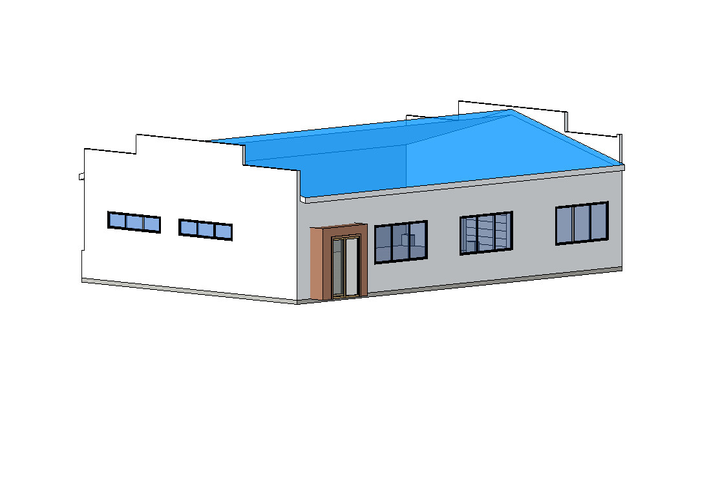

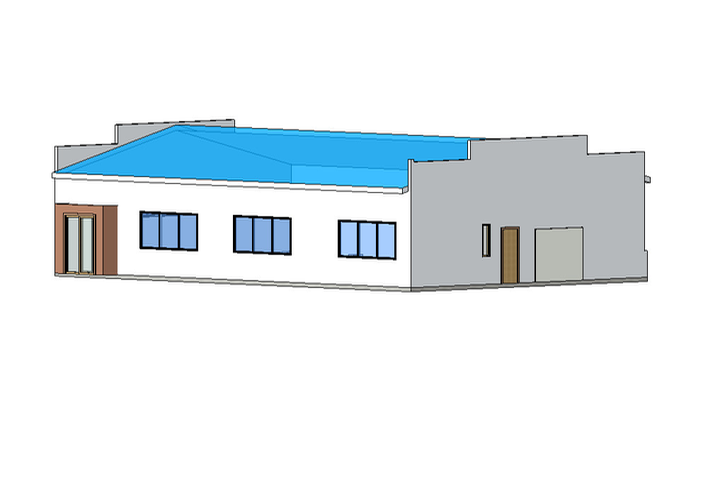

вид магазина  продуктов
  • Стоимость комплекта для сборки магазина продуктов из сэндвич панелей размерами 12х18х3м
  • № п/п Наименование Сумма  руб.
    1. Металлоконструкции каркаса  1 425 600
      Каркас здания металлический оцинкованный + прогонная  система
    2. Кровельное ограждение (кровля двухскатная, слив неорганизованный). Уклон кровли 20 % 875 435
      Наружная обшивка – сэндвич панель  150 мм,комплект
    3. Стеновое ограждение (высота цоколя – 0,0 м) 840 062
      Наружная обшивка – сэндвич  панель 120 мм, комплект
    5. Итого базовый комплект  здания  3 246 142
    6 Дополнительная комплектация
    7 Проемы под  Окна , двери                  50 000
    8 Итого комплект здания  3 296 142
    9 Монтаж в вышеуказанной комплектации _ 424 026
    10 Итого здание    3 720 168

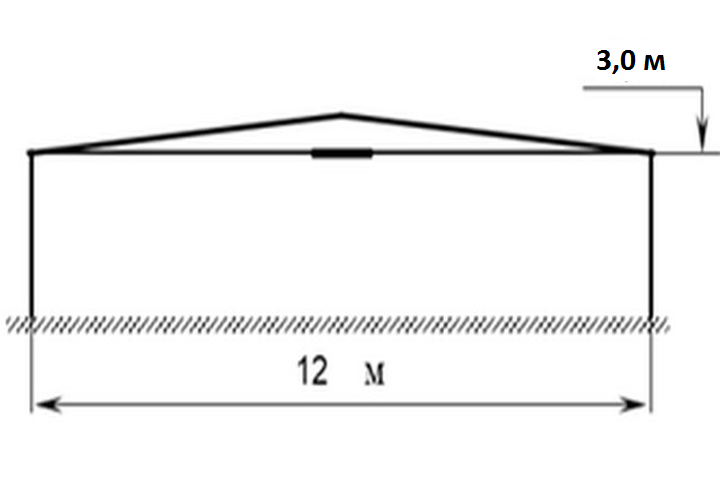

    Разрез каркаса магазина продуктов

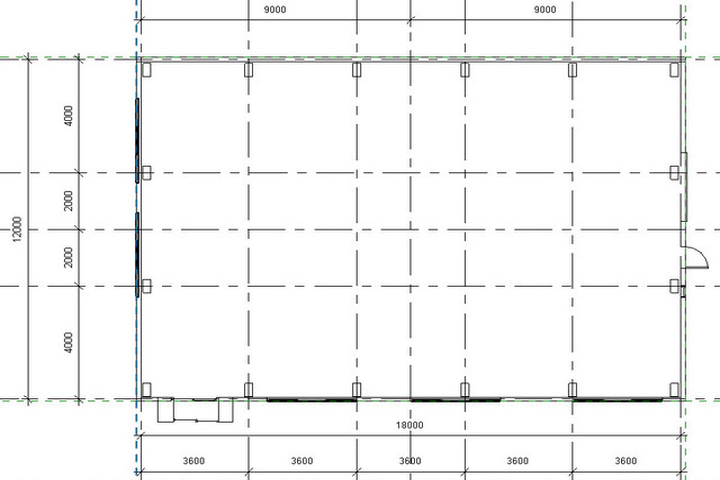

    План на нулевой отметке магазина продуктов
    каркас
    Каркас
    Каркас металлический состоит из Σ-образных и С-образных оцинкованных профилей (Сталь марки С275). Толщина металла 2 мм. Соединения элементов каркаса обеспечивают-ся унифицированными узлами крепления. В качестве крепежа применяются оцинкованные болты и саморезы. Жесткость каркаса здания в целом обеспечивается системой распорок, вертикальных и горизонтальных гибких связей. Стеновые и кровельные прогоны выполнены из холодногнутых С-профилей, изготовленных из оцинкованной стали. Соединение прогонов к каркасным элементам – болтовое. Фундаменты здания – точечные. В комплект поставки входят анкера, элементы рам, саморезы и болты соединения элементов рам.
    Кровля скатная, сборка на основе кровельных панелей «Венталл-К»
  • Кровля зданий металлическая, двухскатная.
  • Ограждающие конструкции кровельного покрытия предлагается выполнить из структурных трех-слойных кровельных панелей (система «Венталл-К») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окра-сочное покрытие полиэстер) листовая сталь, I класс цинкования - 275 г/кв.м.
  • Крепление кровельных панелей к прогонам кровли осуществляется при помощи оцинкованных са-монарезающихся винтов. Соединение панелей между собой производится в замок, при этом верхняя об-шивка панели крепится внахлест по гофру
  • монтаж кровельных панелей
  • Система кровельного покрытия комплектуется коньками, а также нащельниками по периметру зда-ния. Указанные элементы изготавливаются из оцинкованного и окрашенного стального листа на листо-гибочных машинах. Установка этих элементов производится при помощи самонарезающих винтов
  • Стены, сборка на основе стеновых панелей «Венталл-С»
  • Стены здания выполнены из трехслойных структурных панелей (система «Венталл-С») с сердечником из конструкционной минеральной базальтовой ваты.
  • Наружная и внутренняя обшивка панелей - оцинкованная и окрашенная (грунт, окрасочное покрытие полиэстер) листовая сталь толщиной 0,6 мм, I класс цинкования - 275 г/кв.м.
  • Соединение панелей к металлическим прогонам стен обеспечивается оцинкованными самонарезающими винтами.
  • Ограждающие конструкции стен включают в себя также угловые нащельники, нащельники, обеспечивающие примыкание стен к кровле и к цоколю здания.
  • монтаж стеновых панелей монтаж стеновых панелей
    сборка магазина из сэндвич панелей под ключ цена в нижнем новгороде
    сборка магазина из сэндвич панелей под ключ цена в нижнем новгороде
    Заявка на Расчет цены здания из сэндвич панелей
  • Для расчета цены комплета здания из сэндвич панелей заполнить форму заявки и выслать в наш адрес
  • Отредактируйте комплектацию под ваши запросы
  • ширина,м - выбрать
    длина,м - выбрать
    высота,м - выбрать
    обшивка стен - выбрать
    обшивка кровли - выбрать
    окна
    двери
    ворота
  • Заполните данные для расчета
